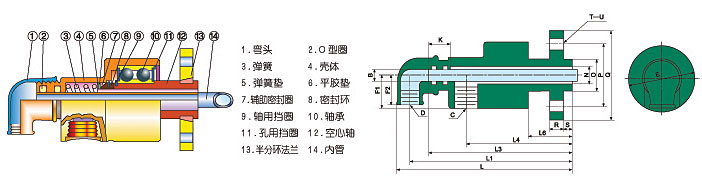

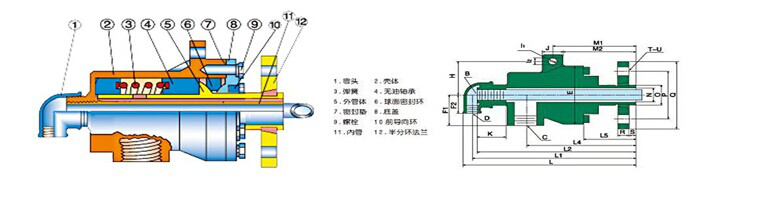

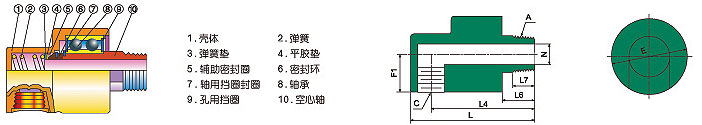

水用結構流通形式圖解:
1、單向流通式 在滾筒的兩端安裝旋轉接頭,流體從一端進入,另一端排出,不使用內管。
2、雙向流通式(內管固定) 在滾筒的一端安裝旋轉接頭,同時在此端進行流體的導入和排出,內管相對于滾筒的旋轉是靜止的。
3、雙向流通式(內管固定) 與上一種不同之處在于滾筒內裝有不同型式的虹吸管,將冷凝液排出,此型多用于蒸汽類型。
4、雙向流通式(內管旋轉) 此種類型用于內管于滾筒相對固定在一起并隨滾筒同步運轉的結構,此時,流體有內管導入,外管排出。
5、雙向流通式(內管旋轉) 在滾筒的內部裝有隨滾筒同步運轉的虹吸器,將冷凝液排出。

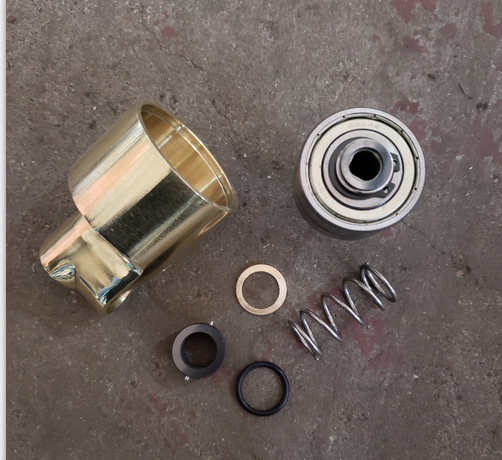

水用旋轉接頭結構組成,主要有銅材質外殼,進口NSK軸承,304不銹鋼旋轉軸,碳化鎢陶瓷,O型圈,304不銹鋼彈簧,日本進口鋟銻石墨環
